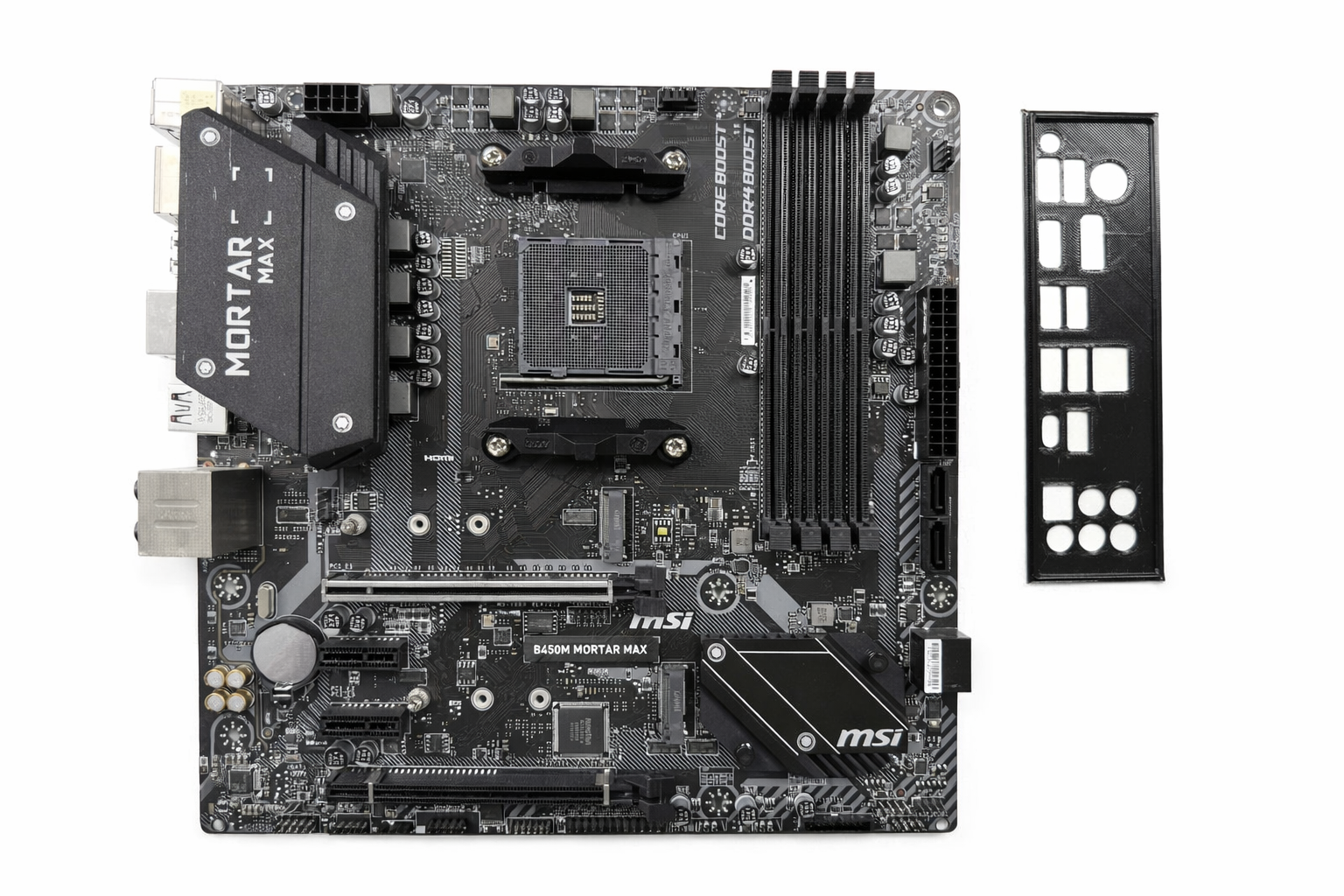

MSI B450M MORTAR MAX

Procesorius

Palaiko:

• 1-os, 2-os ir 3-ios kartos AMD Ryzen™ procesorius.
• AMD Ryzen™ su Radeon™ Vega Graphics.
• 2-os kartos AMD Ryzen™ su Radeon™ Graphics.
• AMD Athlon™ su Radeon™ Vega Graphics.
• Visiems naudojamas AM4 lizdas.

---

Lustų rinkinys (Chipset)

• AMD® B450

---

Operatyvioji atmintis (RAM)

• 4 × DDR4 lizdai.
• Palaiko iki 128 GB RAM (reikalinga ComboPI 1.0.0.3 arba naujesnė BIOS versija).
• Palaikomi dažniai:
  • 1866 / 2133 / 2400 / 2667 MHz (JEDEC standartas).
  • Su Ryzen 3000 (R5/R7/R9): iki 4133 MHz (A-XMP spartinimo režimu).
  • Su kitais AMD procesoriais: iki 3466 MHz (A-XMP režimu).
• Dviejų kanalų (Dual Channel) architektūra.
• Palaiko:
  • Non-ECC UDIMM atmintį.
  • ECC UDIMM atmintį (veikia ne-ECC režimu).

---

Išplėtimo lizdai

• 1 × PCIe 3.0 x16 (PCI_E1)
  • x16 greitis su Ryzen 1/2/3 kartos procesoriais.
  • x8 su Ryzen procesoriais, turinčiais integruotą grafiką.
  • x4 su Athlon procesoriais.
• 1 × PCIe 2.0 x16 (PCI_E4, veikia x4 režimu).
• 2 × PCIe 2.0 x1.

Pastabos:

• Įdiegus SSD į M2_2 lizdą, PCI_E4 tampa nepasiekiamas.
• Kai naudojamas PCI_E3, PCI_E2 lizdas tampa nepasiekiamas.

---

Integruota grafika

(veikia tik su procesoriais, turinčiais integruotą grafiką)

• 1 × DisplayPort
  • Iki 4096×2304 @ 60 Hz.
• 1 × HDMI 2.0b su HDR
  • Iki 4K @ 60 Hz.
• Maksimali bendrinama vaizdo atmintis – 2048 MB.

---

Kelių vaizdo plokščių palaikymas

• Palaiko AMD CrossFire™ (2 vaizdo plokščių konfigūraciją).

---

Duomenų saugyklos (Storage)

AMD B450 lustų rinkinys

• 4 × SATA III (6 Gb/s).
• 1 × M.2 lizdas (M2_2)
  • PCIe 2.0 x4.
  • 2242 / 2260 / 2280 formato SSD.

AMD procesorius

• 1 × M.2 lizdas (M2_1)
  • PCIe 3.0 x4 (Ryzen).
  • PCIe 3.0 x2 (Athlon).
  • Taip pat palaiko SATA M.2 SSD.

Pastaba:

• Naudojant M2_2 lizdą, PCI_E4 lizdas išjungiamas.

---

RAID

Palaiko:

• RAID 0
• RAID 1
• RAID 10 (SATA diskams)
• RAID 0 ir RAID 1 (M.2 NVMe diskams)

---

USB jungtys

Galinis skydelis

• 1 × USB 3.2 Gen2 Type-C (10 Gb/s).
• 1 × USB 3.2 Gen2 Type-A (10 Gb/s).
• 4 × USB 3.2 Gen1 Type-A (5 Gb/s).
• 2 × USB 2.0.

Vidinės jungtys

• 2 × USB 3.2 Gen1 (per vidinę jungtį).
• 4 × USB 2.0 (per vidines jungtis).

---

Garsas

• Realtek® ALC892 / ALC897 garso kodekas.
• 7.1 kanalų HD garsas.
• S/PDIF išvesties palaikymas.

---

Tinklas

• 1 × Realtek® RTL8111H-CG Gigabit LAN (1 Gb/s Ethernet).

---

Vidinės jungtys

• 1 × 24 kontaktų ATX maitinimo jungtis.
• 1 × 8 kontaktų CPU maitinimo jungtis.
• 4 × SATA III jungtys.
• 2 × USB 2.0 antraštės (papildomiems 4 USB).
• 1 × USB 3.2 Gen1 antraštė (papildomiems 2 USB).
• 1 × CPU ventiliatoriaus jungtis.
• 3 × korpuso ventiliatorių jungtys.
• 2 × 12 V RGB LED juostų jungtys.
• 1 × TPM modulio jungtis.
• 1 × priekinio garso skydelio jungtis.
• 2 × sistemos skydelio jungtys.
• 1 × korpuso atidarymo (Chassis Intrusion) jungtis.
• 1 × Clear CMOS trumpiklis.
• 1 × COM (Serial Port) jungtis.
• 1 × LPT (Parallel Port) jungtis.
