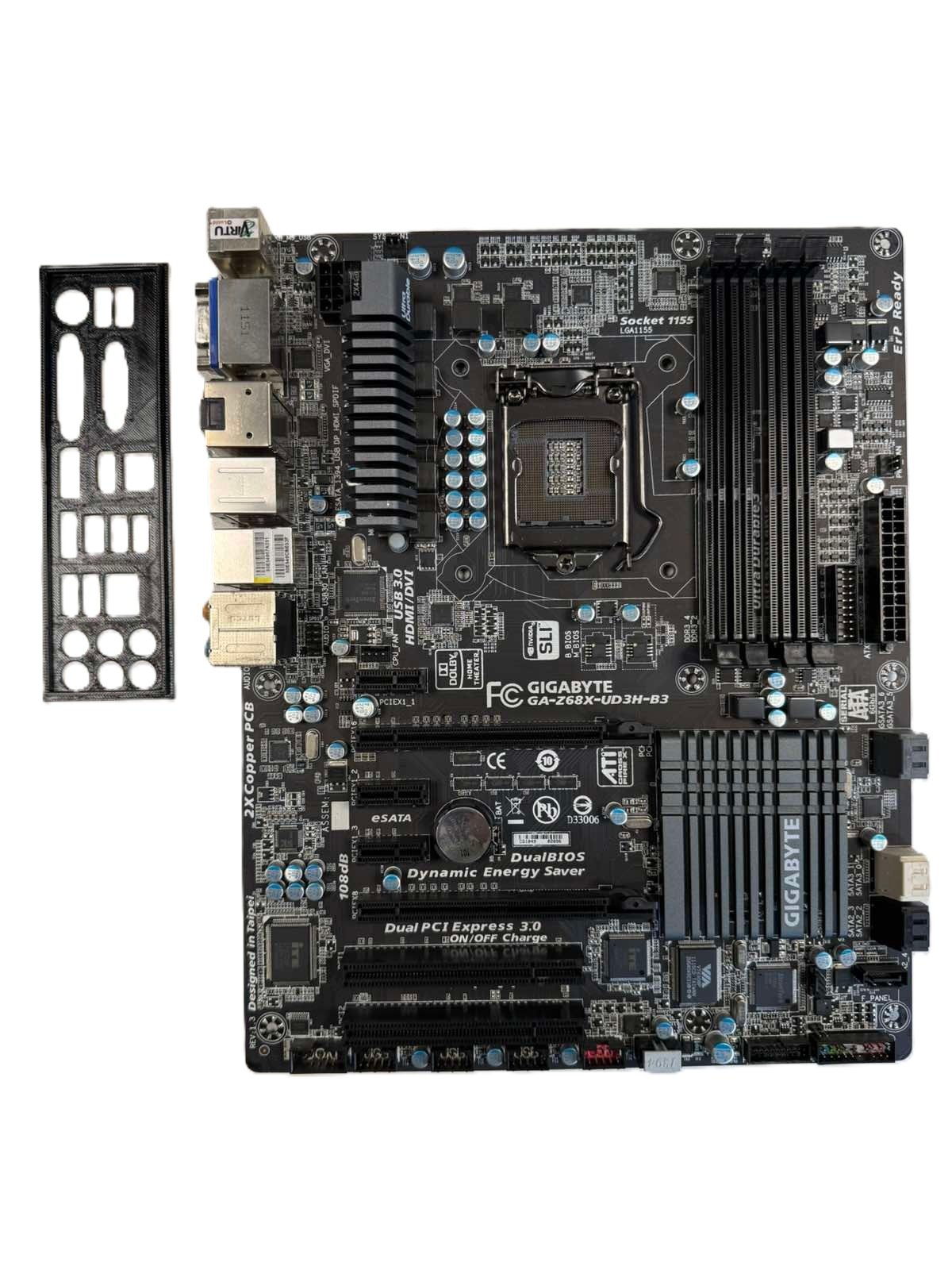

GIGABYTE GA-Z68X-UD3H-B3

Aprašymas

• Palaiko „Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron®“ procesorius LGA1155 lizde.
• L3 spartinančioji atmintis (cache) priklauso nuo naudojamo CPU.
• (Kai kuriems „Intel® Core™“ procesoriams reikalinga diskrečioji vaizdo plokštė; norėdami gauti daugiau informacijos, žr. „Palaikomų CPU sąrašą“).

• „Intel® Z68 Express“ lustų rinkinys.

• 4 x 1,5V DDR3 DIMM lizdai, palaikantys iki 32 GB sistemos atminties.
• *Dėl „Windows“ 32 bitų operacinės sistemos apribojimų, įdiegus daugiau nei 4 GB fizinės atminties, rodomas faktinis atminties dydis bus mažesnis nei 4 GB.
• Dviejų kanalų (Dual channel) atminties architektūra.
• Palaiko DDR3 2133 / 1866 / 1600 / 1333 / 1066 MHz atminties modulius.
• Palaiko atminties modulius be ECC klaidų taisymo („non-ECC“).
• Palaiko „Extreme Memory Profile“ (XMP) atminties modulius.
• (Norėdami gauti daugiau informacijos, žr. „Palaikomos atminties sąrašą“).

• Integruotas vaizdo procesorius:
  • 1 x D-Sub (VGA) prievadas.
  • 1 x DVI-D prievadas, palaikantis maksimalią 1920×1200 skiriamąją gebą. (Pastaba: DVI-D prievadas nepalaiko D-Sub/VGA jungties per perėjimą/adapterį).
  • 1 x HDMI prievadas, palaikantis maksimalią 1920×1200 skiriamąją gebą.
  • 1 x DisplayPort, palaikantis maksimalią 2560x1600p skiriamąją gebą.

• „Realtek ALC889“ garso kodavimo mikroschema (codec).
• „High Definition Audio“ (raiškusis garsas).
• 2 / 4 / 5.1 / 7.1 kanalo konfigūracija.
• „Dolby® Home Theater“ technologijos palaikymas.
• S/PDIF skaitmeninės išvesties palaikymas.

• 1 x „Realtek RTL8111E“ mikroschema (10/100/1000 Mbit/s greitis).

• 1 x PCI Express x16 lizdas, veikiantis x16 greičiu (PCIEX16).
  • *Siekdami užtikrinti optimalų našumą, jei bus montuojama tik viena PCI Express vaizdo plokštė, būtinai įstatykite ją į PCIEX16 lizdą.

• 1 x PCI Express x16 lizdas, veikiantis x8 greičiu (PCIEX8).
  • *PCIEX8 lizdas dalijasi pralaidumu su PCIEX16 lizdu. Kai į PCIEX8 lizdą įstatoma PCI Express vaizdo plokštė, PCIEX16 lizdas veiks iki x8 režimu.

• 3 x PCI Express x1 lizdai.
• (Visi PCI Express lizdai atitinka „PCI Express 2.0“ standartą).
• 2 x PCI lizdai.

• Palaiko „AMD CrossFireX™“ ir „NVIDIA SLI“ technologijas.
  • *Įjungus „ATI CrossFireX™“ arba „NVIDIA SLI“, PCIEX16 lizdas veikia iki x8 režimu.

• Lustų rinkinys (Chipset):
  • 2 x SATA 6Gb/s jungtys (SATA3_0, SATA3_1), palaikančios iki 2 „SATA 6Gb/s“ įrenginių.
  • 3 x SATA 3Gb/s jungtys (SATA2_2~SATA2_4), palaikančios iki 3 „SATA 3Gb/s“ įrenginių.

  • 1 x eSATA 3Gb/s jungtis galiniame skydelyje, palaikanti 1 „SATA 3Gb/s“ įrenginį.
  • Palaiko SATA RAID 0, RAID 1, RAID 5 ir RAID 10 masyvus.
  • *Kai RAID masyvas sukuriamas apjungiant SATA 6Gb/s ir SATA 3Gb/s kanalus, sistemos našumas gali skirtis priklausomai nuo prijungtų įrenginių.

• „Marvell 88SE9172“ mikroschema:
  • 2 x SATA 6Gb/s jungtys (GSATA3_5, GSATA3_6), palaikančios iki 2 „SATA 6Gb/s“ įrenginių.
  • Palaiko SATA RAID 0 ir RAID 1.

• Lustų rinkinys (Chipset):
  • Iki 12 USB 2.0/1.1 prievadų (4 galiniame skydelyje, 8 per vidines jungtis pagrindinėje plokštėje).

• 2 x „Etron EJ168“ mikroschemos:
  • Iki 4 USB 3.0/2.0 prievadų (2 galiniame skydelyje, 2 per vidinę jungtį pagrindinėje plokštėje).

• „VIA VT6308“ mikroschema:
  • Iki 2 IEEE 1394a prievadų (1 galiniame skydelyje, 1 per vidinę jungtį pagrindinėje plokštėje).

• 1 x 24 kontaktų (pin) ATX pagrindinė maitinimo jungtis.
• 1 x 8 kontaktų (pin) ATX 12V maitinimo jungtis.
• 4 x SATA 6Gb/s jungtys.
• 3 x SATA 3Gb/s jungtys.
• 1 x CPU ventiliatoriaus jungtis.
• 2 x sisteminiai ventiliatorių lizdai.
• 1 x maitinimo ventiliatoriaus (power fan) lizdas.
• 1 x priekinio skydelio (front panel) jungtis.
• 1 x priekinio skydelio garso jungtis.
• 1 x S/PDIF išvesties jungtis.
• 4 x USB 2.0/1.1 vidinės jungtys.
• 1 x USB 3.0/2.0 vidinė jungtis.
• 1 x IEEE 1394a jungtis.
• 1 x nuosekliojo prievado (serial/COM port) jungtis.
• 1 x „Trusted Platform Module“ (TPM) modulio jungtis.
• 1 x CMOS atminties išvalymo trumpiklis (clear CMOS jumper).

• 1 x PS/2 kombinuotas klaviatūros/pelės lizdas.
• 1 x D-Sub (VGA) prievadas.
• 1 x DVI-D prievadas.
• 1 x Optinė S/PDIF skaitmeninio garso išvestis.
• 1 x HDMI prievadas.
• 1 x DisplayPort.
• 4 x USB 2.0/1.1 prievadai.
• 1 x IEEE 1394a (FireWire) prievadas.
• 1 x eSATA 3Gb/s jungtis.
• 2 x USB 3.0/2.0 prievadai.
• 1 x RJ-45 (LAN) tinklo lizdas.
• 6 x garso lizdai (Centrinis/Žemų dažnių garsiakalbis / Galiniai garsiakalbiai / Šoniniai garsiakalbiai / Linijinė įvestis / Linijinė išvestis / Mikrofonas).

• „iTE IT8728“ mikroschema.

• Sistemos įtampos sekimas.
• CPU ir sistemos temperatūros fiksavimas.
• CPU, sistemos ir maitinimo ventiliatorių apsisukimų matavimas.
• Įspėjimas apie CPU perkaitimą.
• Įspėjimas apie CPU, sistemos arba maitinimo ventiliatoriaus gedimą.
• CPU ir sistemos ventiliatorių greičio reguliavimas.
• *Ar ventiliatorių greičio reguliavimo funkcija bus palaikoma, priklauso nuo jūsų sumontuoto CPU arba korpuso aušintuvo.

• 2 x 32 Mbit „flash“ atmintinės.
• Naudojama licencijuota „AWARD BIOS“.
• „DualBIOS™“ (dvigubos BIOS) technologijos palaikymas.
• PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b standartų suderinamumas.

• „@BIOS“ palaikymas.
• „Q-Flash“ palaikymas.
• „Xpress BIOS Rescue“ palaikymas.
• „Download Center“ palaikymas.
• „Xpress Install“ palaikymas.
• „Xpress Recovery2“ palaikymas.
• „EasyTune“ palaikymas. (Prieinamos funkcijos programoje „EasyTune“ gali skirtis priklausomai nuo pagrindinės plokštės modelio).
• „Dynamic Energy Saver™ 2“ palaikymas.
• „Smart 6™“ palaikymas.
• „Auto Green“ palaikymas.
• „eXtreme Hard Drive“ (X.H.D) palaikymas.
• „ON/OFF Charge“ palaikymas (įrenginių krovimui per USB net išjungus PC).
• „Cloud OC“ palaikymas.
• „Q-Share“ palaikymas.

• „Norton Internet Security“ (OEM versija).

• Palaiko „Microsoft® Windows® 8 / 7 / Vista / XP“.

• ATX formos koeficientas: 30,5 cm x 24,4 cm.
