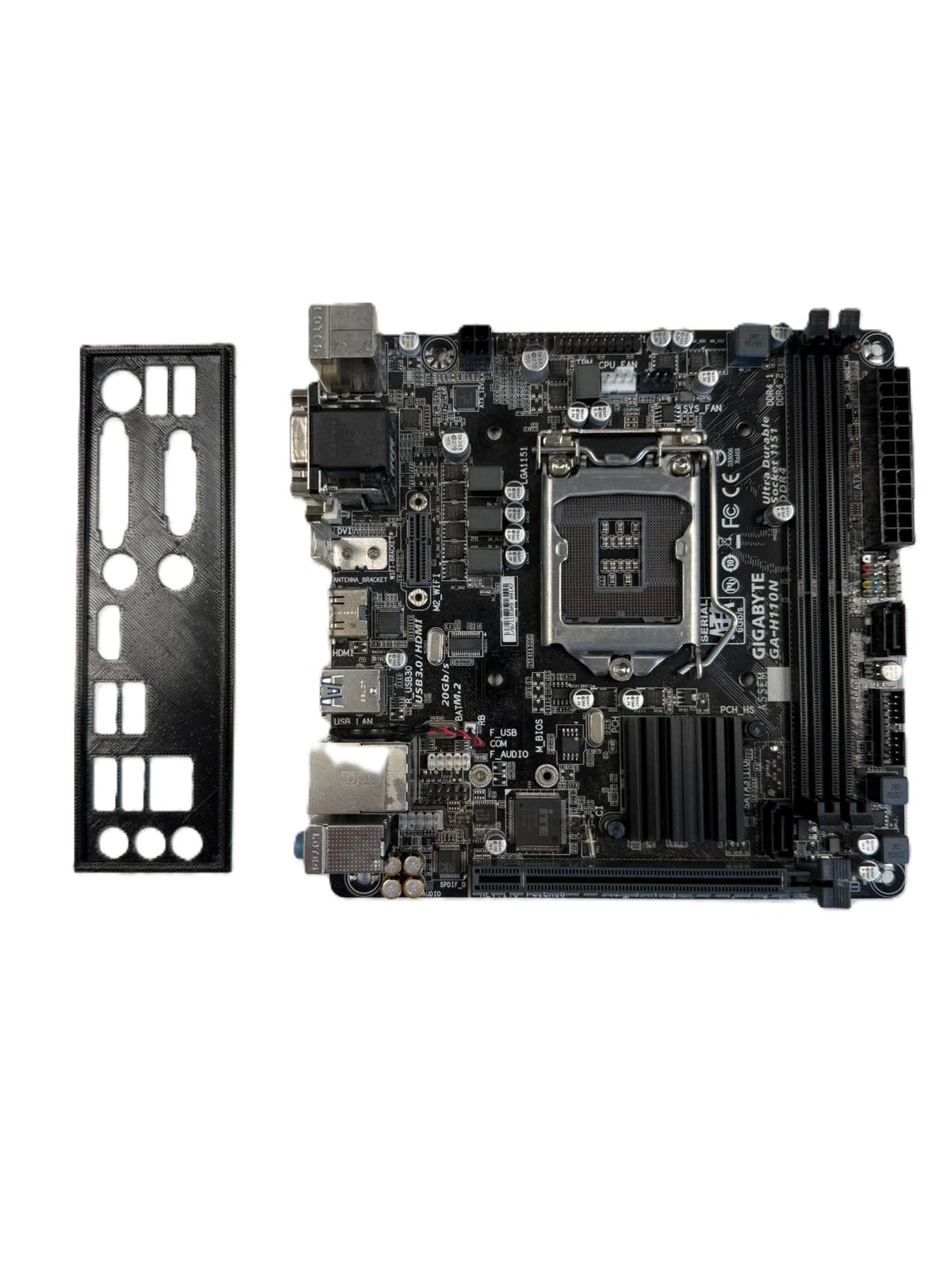

Aprašymas
Centrinis procesorius (CPU)
-
- Palaiko 7-os ir 6-os kartos „Intel Core i7 / i5 / i3“, „Pentium“ bei „Celeron“ procesorius (LGA1151 lizdas).
- Pastaba: norint naudoti 7-os kartos („Kaby Lake“) procesorius, būtina atnaujinti BIOS versiją į naujausią.
Mikroschemų rinkinys (Chipset)
-
- Intel H110 Express.
Operatyvioji atmintis (RAM)
-
- 2 x DDR4 DIMM lizdai, palaikantys iki 32 GB bendros sistemos atminties.
- Dviejų kanalų (Dual channel) atminties architektūra.
- Palaiko DDR4 2400 / 2133 MHz atminties modulius.
- Palaiko ECC UDIMM (veikia non-ECC režimu) ir standartinius non-ECC UDIMM modulius.
Vaizdo posistemė (Grafika)
-
- Palaiko integruotą „Intel HD Graphics“ vaizdo branduolį (būtinas procesorius su iGPU).
- Palaiko iki 2 ekranų prijungimą vienu metu. Maksimali bendrinama atmintis – 1024 MB.
- Trys vaizdo išvestys:
-
- HDMI 1.4: Maksimali raiška iki 4096×2160 @ 24 Hz.
- DVI-D: Maksimali raiška iki 1920×1200 @ 60 Hz (nepalaiko D-Sub perėjimo adapterių).
- D-Sub (VGA): Maksimali raiška iki 1920×1200 @ 60 Hz.
-
Garsas ir tinklas (Audio / LAN)
-
- Garsas: Realtek ALC887 kodekas, High Definition Audio (iki 7.1 kanalų naudojant priekinį HD skydelį), palaiko S/PDIF skaitmeninę išvestį.
- Tinklas: Realtek GbE LAN mikroschema (10/100/1000 Mbit/s Gigabit Ethernet).
Išplėtimo lizdai (Expansion Slots)
-
- 1 x PCI Express 3.0 x16 lizdas (veikia pilnu x16 režimu).
- 1 x M.2 Socket 1 jungtis (M2_WIFI), skirta belaidžio ryšio moduliui įstatyti.
Duomenų kaupikliai (Storage Interface)
-
- 1 x M.2 jungtis pagrindinės plokštės nugarėlėje (Socket 3, M key, palaiko 2260/2280 tipo SATA ir PCIe x4/x2/x1 SSD diskus).
- 3 x SATA III (6Gb/s) jungtys.
USB jungtys
-
- 4 x USB 3.0/2.0 prievadai (2 lizdai galinėje panelėje, 2 pasiekiami per vidinę jungtį plokštėje).
- 6 x USB 2.0/1.1 prievadai (4 lizdai galinėje panelėje per Genesys Logic šakotuvą, 2 pasiekiami per vidinę jungtį).
Vidinės jungtys (Internal I/O Connectors)
-
- 1 x 24-pin ATX ir 1 x 4-pin ATX 12V maitinimo jungtys.
- 1 x M.2 Socket 3 ir 3 x SATA 6Gb/s jungtys.
- 1 x CPU ventiliatoriaus (4-pin) ir 1 x sisteminio ventiliatoriaus jungtys.
- Vidinės jungtys: priekinio skydelio (front panel), priekinio audio, S/PDIF išvesties, USB 3.0/2.0 (1x), USB 2.0/1.1 (1x).
- Kitos: TPM (Trusted Platform Module), korpuso garsiakalbio (speaker), nuosekliojo prievado (COM), korpuso įsilaužimo detektoriaus (chassis intrusion) bei „Clear CMOS“ trumpiklis.
Galinės panelės jungtys (Back Panel Connectors)
-
- 1 x PS/2 klaviatūros/pelės lizdas.
- 1 x HDMI, 1 x DVI-D, 1 x D-Sub (VGA).
- 2 x Skylės Wi-Fi antenų išvedimui.
- 2 x USB 3.0 ir 4 x USB 2.0 lizdai.
- 1 x RJ-45 LAN (tinklo) jungtis.
- 3 x Analoginiai audio lizdai (Line In, Line Out, Mic In).
Sistemos stebėjimas ir BIOS
-
- iTE I/O valdiklis: stebi įtampą, CPU/sistemos temperatūrą ir ventiliatorių apsisukimus. Turi perspėjimus dėl perkaitimo bei ventiliatoriaus gedimo.
- 1 x 64 Mbit flash atmintinė su licencijuotu AMI UEFI BIOS. Atitinka PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0 standartus.
- Palaiko: Q-Flash, APP Center (EasyTune, Fast Boot, Smart Backup, USB Blocker ir kt.), Xpress Install.
Fiziniai parametrai ir suderinamumas
-
- Formatas: Mini-ITX (17.0 cm x 17.0 cm) – idealiai tinka itin mažiems korpusams.
- Palaikomos OS:
-
- Windows 10 64-bit (būtina 7-os kartos procesoriams).
- Windows 10 64-bit / 8.1 64-bit / 7 (32 ir 64-bit) (naudojant 64-os kartos procesorius; prieš diegiant Windows 7, reikia pasinaudoti „Windows USB Installation Tool“).
-
