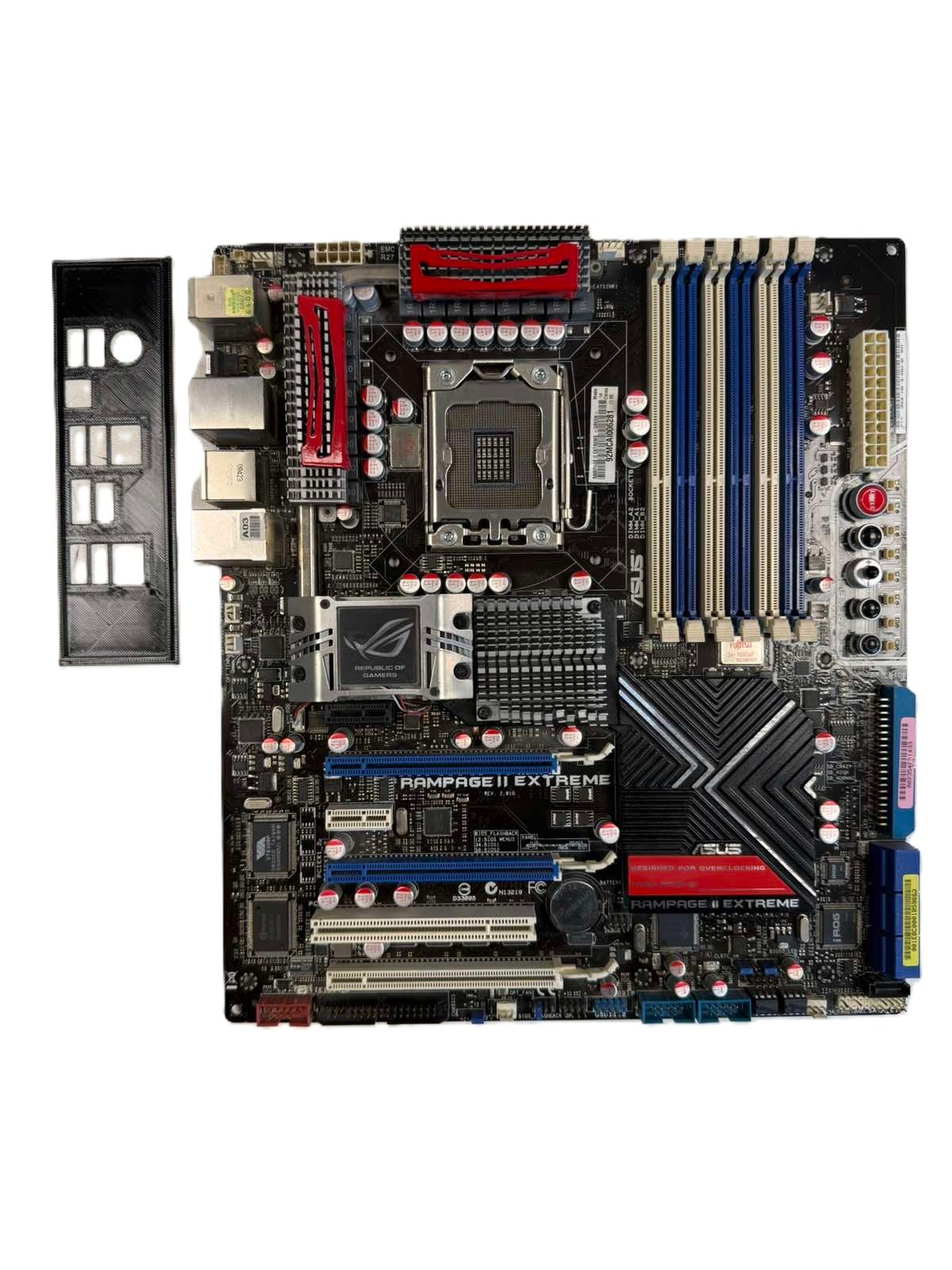

ASUS RAMPAGE II EXTREME

Aprašymas

• • Lizdo tipas: LGA 1366
  • Palaikomi procesoriai: Intel Core i7 ir Core i7 Extreme Edition (Nehalem / Bloomfield architektūra)
  • Technologijos: Palaiko Intel Turbo Boost technologiją ir Intel Hyper-Threading technologiją
  • Sisteminė magistralė: Intel QuickPath Interconnect (QPI) iki 6.4 GT/s

• • Šiaurinis tiltas (Northbridge): Intel X58 Express
  • Pietinis tiltas (Southbridge): Intel ICH10R

• • Tipas: DDR3
  • Lizdų skaičius: 6 x DIMM
  • Maksimali talpa: 24 GB
  • Režimas: Trijų kanalų (Triple-channel)
  • Palaikomi dažniai: 2000(O.C.) / 1800(O.C.) / 1600(O.C.) / 1333 / 1066 MHz
  • Savybės: Intel Extreme Memory Profile (XMP) palaikymas

• • Pagrindiniai PCIe lizdai: 3 x PCIe 2.0 x16 (palaiko x16/x16/x1 režimą arba x16/x8/x8 režimą naudojant tris vaizdo plokštes)
  • Kiti lizdai:
    • • 1 x PCIe 2.0 x1 (skirtas specialiai pridedamai SupremeFX X-Fi garso plokštei)
      • 1 x PCIe 2.0 x4
      • 1 x PCI lizdas

  • Kelių vaizdo plokščių palaikymas: NVIDIA 3-Way SLI ir AMD Quad-GPU CrossFireX

• • Intel ICH10R pietinis tiltas:
    • • 6 x SATA II (3.0 Gb/s) jungtys (mėlynos spalvos)
      • RAID konfigūracijos: RAID 0, 1, 5, 10

  • JMicron JMB363 valdiklis:
    • • 1 x UltraDMA 133/100/66 jungtis (skirta iki 2 PATA įrenginių)
      • 1 x SATA II (3.0 Gb/s) vidinė jungtis (juoda)
      • 1 x eSATA II (3.0 Gb/s) jungtis galiniame skydelyje

• • Valdikliai: 2 x Marvell 88E8056 Gigabit LAN valdikliai
  • Greitis: 10/100/1000 Mb/s
  • Savybės: Teaming funkcija (tinklo kanalų apjungimas) ir AI NET2

• • Plokštė: Pridedama atskira SupremeFX X-Fi garso plokštė (jungiasi į specialų PCIe x1 lizdą)
  • Kodekas: ADI AD2000B 8 kanalų (7.1) High Definition Audio kodekas
  • Savybės: Creative X-Fi technologijų palaikymas (EAX Advanced HD 4.0, CMSS-3D), optinė ir koaksialinė S/PDIF išvestys

• • USB: Iki 12 x USB 2.0 jungčių (6 jungtys galiniame skydelyje, 6 vidinės jungtys)
  • IEEE 1394a (FireWire): VIA VT6308P valdiklis (1 jungtis galiniame skydelyje, 1 vidinė jungtis)

• • Maitinimo fazės: Ekstremalus 16 fazių CPU maitinimas + 3 fazių QPI/DRAM maitinimas + 3 fazių NB maitinimas
  • TweakIt: Fizinė svirtis ir mygtukai ant plokštės, leidžiantys keisti sistemos nustatymus realiuoju laiku be įėjimo į BIOS
  • ProbeIt: Specialios vietos ant plokštės tiesioginiam įtampų matavimui multimetru
  • LCD Poster: Išorinis skystųjų kristalų ekranėlis, rodantis sistemos statusą ir diagnostikos kodus realiuoju laiku
  • Fiziniai mygtukai: Apšviesti įjungimo (Start) ir perkrovimo (Reset) mygtukai ant plokštės, Clear CMOS mygtukas galiniame skydelyje

• • 3 x USB 2.0 jungtys (palaiko papildomus 6 USB prievadus)
  • 1 x IDE (PATA) jungtis

  • 7 x SATA jungtys
  • 1 x IEEE 1394a jungtis
  • 1 x CPU ventiliatoriaus jungtis (4-pin)
  • 1 x Maitinimo ventiliatoriaus jungtis (3-pin)
  • 3 x Korpuso ventiliatorių jungtys (3-pin)
  • 3 x Pasirenkamos ventiliatorių jungtys (3-pin)
  • 3 x Termistorių (temperatūros jutiklių) jungtys
  • 1 x 24-pin ATX pagrindinė maitinimo jungtis
  • 1 x 8-pin ATX 12V procesoriaus maitinimo jungtis

• • 1 x PS/2 klaviatūros lizdas (violetinis)
  • 1 x Clear CMOS mygtukas
  • 1 x IEEE 1394a (FireWire) prievadas
  • 1 x eSATA prievadas
  • 2 x RJ45 (Gigabit LAN) tinklo lizdai
  • 6 x USB 2.0 prievadai
  • 1 x ROG Connect jungiklis (gale esančiam USB valdymui iš kito PC)
    (Pastaba: Garso lizdai yra ant atskiros SupremeFX plokštės, o ne pagrindiniame skydelyje)

• • Formos koeficientas: Extended ATX (E-ATX) Form Factor (platesnė už standartinę ATX plokštę)
  • Dydis: 30.5 cm x 26.9 cm
