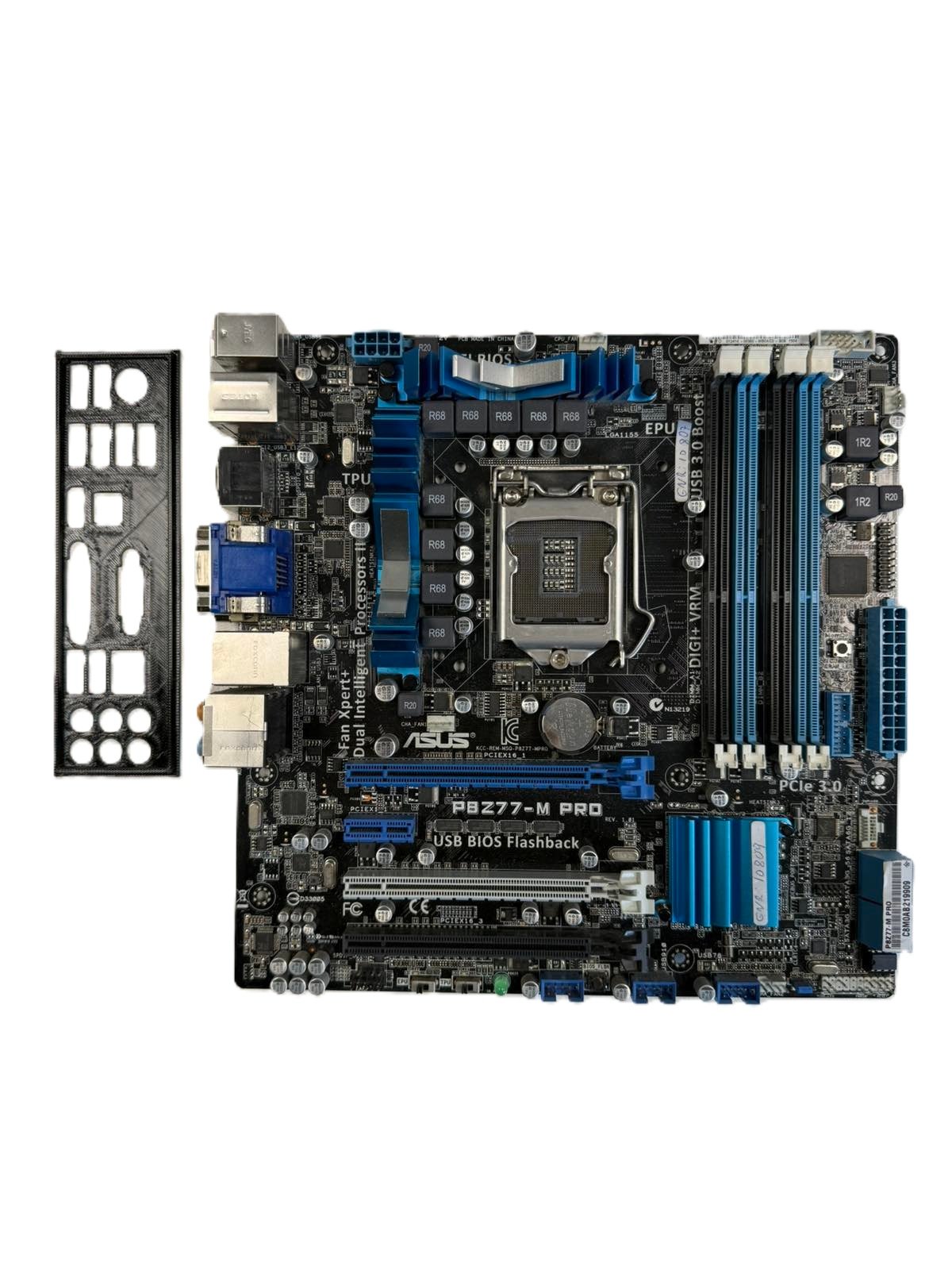

ASUS P8Z77-M PRO

Aprašymas

• Lizdo tipas: LGA 1155
• Palaikomi procesoriai: 3-ios kartos (Ivy Bridge) ir 2-os kartos (Sandy Bridge) Intel Core i7, Core i5, Core i3, Pentium ir Celeron
• Technologijos: Palaiko Intel 22nm ir 32nm procesorius, Intel Turbo Boost 2.0 technologiją

• Modelis: Intel Z77 Express

• Tipas: DDR3
• Lizdų skaičius: 4 x DIMM
• Maksimali talpa: 32 GB
• Režimas: Dviejų kanalų (Dual-channel)
• Palaikomi dažniai: 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1600 / 1333 / 1066 MHz
• Savybės: Intel Extreme Memory Profile (XMP) palaikymas

• Integruotas vaizdo procesorius: Intel HD Graphics palaikymas (priklauso nuo CPU)
• Vaizdo išvestys: HDMI, DVI-D, D-Sub (VGA), DisplayPort
• Maksimali skiriamoji geba:
  • HDMI: 1920 x 1200 @ 60 Hz
  • DVI-D: 1920 x 1200 @ 60 Hz
  • D-Sub: 2048 x 1536 @ 75 Hz
  • DisplayPort: 2560 x 1600 @ 60 Hz

• Kelių monitorių palaikymas: Iki 3 ekranų vienu metu
• Technologijos: LucidLogix Virtu MVP (vaizdo spartinimo technologija)

• Pagrindiniai PCIe lizdai:
  • 2 x PCIe 3.0/2.0 x16 (veikia x16 greičiu su viena plokšte arba x8/x8 režimu naudojant dvi plokštes; PCIe 3.0 veikia tik su 3-ios kartos Intel procesoriais)

• Papildomas PCIe lizdas: 1 x PCIe 2.0 x16 (veikia x4 greičiu, juodos spalvos)
• Kiti lizdai: 1 x PCIe 2.0 x1
• Kelių vaizdo plokščių palaikymas: NVIDIA Quad-GPU SLI, AMD Quad-GPU CrossFireX ir 2-Way CrossFireX

• Intel Z77 Express lustas:
  • 2 x SATA III (6.0 Gb/s) jungtys (pilkos spalvos)
  • 4 x SATA II (3.0 Gb/s) jungtys (mėlynos spalvos)
  • RAID konfigūracijos: RAID 0, 1, 5, 10
  • Technologijos: Intel Smart Response, Intel Rapid Start, Intel Smart Connect

• ASMedia ASM1061 valdiklis:
  • 2 x eSATA III (6.0 Gb/s) jungtys galiniame skydelyje (raudonos spalvos)

• Valdiklis: Realtek 8111F Gigabit LAN valdiklis
• Greitis: 10/100/1000 Mb/s
• Savybės: ASUS Network iControl (tinklo srauto valdymas realiuoju laiku)

• Kodekas: Realtek ALC892 8 kanalų (7.1) High Definition Audio kodekas
• Savybės: Absolute Pitch 192kHz/24-bit True BD bepauzis garsas, BD Audio Layer Content Protection, optinė S/PDIF išvestis

• Intel Z77 Express lustas:
  • 4 x USB 3.0 jungtys (2 galiniame skydelyje, 2 vidinės pagrindinėje plokštėje)
  • 8 x USB 2.0 jungtys (4 galiniame skydelyje, 4 vidinės pagrindinėje plokštėje)

• ASMedia USB 3.0 valdiklis:
  • 2 x USB 3.0 jungtys galiniame skydelyje

• Maitinimo fazės: SMART DIGI+ maitinimo valdymas (6+2 fazių skaitmeninis VRM procesoriui ir integruotai grafikai)
• ASUS išskirtiniai įrankiai: MemOK! mygtukas, USB BIOS Flashback (BIOS atnaujinimas iš atmintuko be CPU/RAM), Fan Xpert+, USB 3.0 Boost (UASP palaikymas), ASUS EPU ir TPU jungikliai ant plokštės
• Saugumas: ASUS ESD Guards (apsauga nuo elektrostatinių iškrovų), Overcurrent Protection (apsauga nuo viršįtampių)

• 1 x USB 3.0 jungtis (palaiko papildomus 2 USB 3.0 prievadus)
• 2 x USB 2.0 jungtys (palaiko papildomus 4 USB 2.0 prievadus)
• 2 x SATA III (6.0 Gb/s) jungtys
• 4 x SATA II (3.0 Gb/s) jungtys
• 1 x CPU ventiliatoriaus jungtis (4-pin)

• 3 x Korpuso ventiliatorių jungtys (4-pin)
• 1 x Priekinio skydelio audio jungtis (AAFP)
• 1 x S/PDIF skaitmeninio garso išvestis
• 1 x MemOK! mygtukas
• 1 x TPU jungiklis
• 1 x EPU jungiklis
• 1 x COM (serijinio prievado) jungtis
• 1 x 24-pin ATX pagrindinė maitinimo jungtis
• 1 x 8-pin ATX 12V procesoriaus maitinimo jungtis
• 1 x Sistemos skydelio (System Panel) jungtis

• 1 x PS/2 kombinuotas klaviatūros/pelės lizdas
• 1 x D-Sub (VGA) išvestis
• 1 x DVI-D išvestis
• 1 x DisplayPort išvestis
• 1 x HDMI išvestis
• 2 x eSATA III (6.0 Gb/s) prievadai
• 1 x Optical S/PDIF skaitmeninio garso išvestis
• 1 x RJ45 (Gigabit LAN) tinklo lizdas
• 4 x USB 3.0 prievadai (mėlyni)
• 2 x USB 2.0 prievadai
• 1 x USB BIOS Flashback mygtukas
• 6 x Garso lizdai (7.1 garsui ir mikrofonui)

• Formos koeficientas: Micro ATX Form Factor (kompaktiškesnė už standartinę ATX)
• Dydis: 24.4 cm x 24.4 cm
