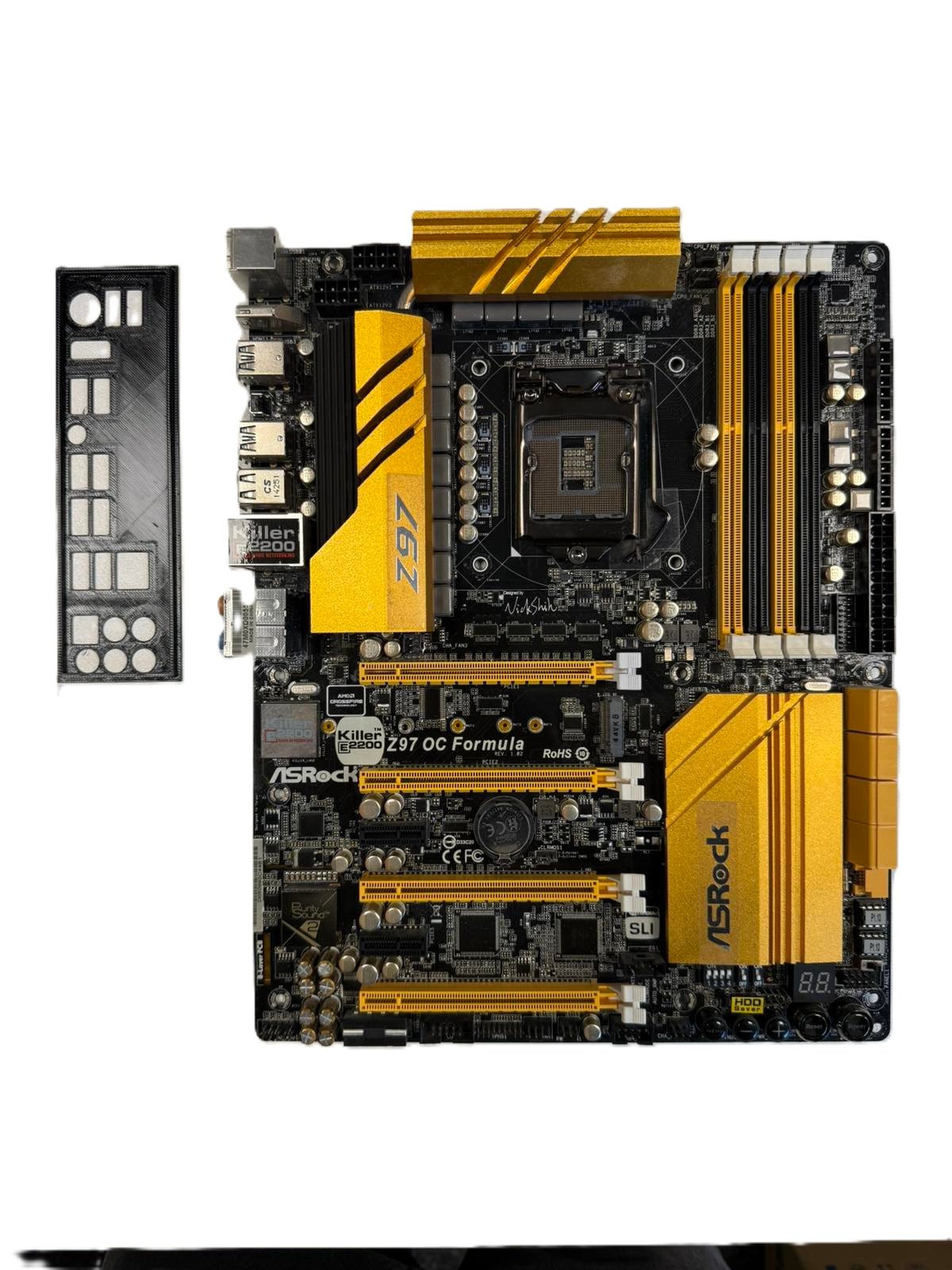

ASRock Z97 OC Formula

Aprašymas

• 12 fazių procesoriaus (CPU) maitinimo dizainas + 4 fazių operatyviosios atminties (RAM) maitinimo dizainas
• Skaitmeninis maitinimas (Digi Power) (procesoriui ir atminties moduliams)
• „Dual-Stack MOSFET“ (DSM) tranzistoriai
• Kelių filtrų kondensatoriai (MFC) (skirtingo dažnio triukšmai filtruojami 3 skirtingais kondensatoriais: DIP kietojo kūno kondensatoriumi, POSCAP ir MLCC)
• „Jumbo V“ technologija
  OC Formula jungčių rinkinys
• Didelio tankio maitinimo jungtis (8 kontaktų)
• 15μ storio aukso kontaktai (procesoriaus lizde, atminties lizduose ir PCIE x16 lizduose)
  OC Formula aušinimo rinkinys
• 8 sluoksnių spausdintinė plokštė (PCB)
• 4 sluoksniai po 2 uncijas (oz) vario
  OC Formula stebėjimo rinkinys
• Keli terminiai jutikliai (Multi Thermal Sensor)
  Išskirtinės savybės
  ASRock Super Alloy (Super lydinys)
• XXL dydžio aliuminio lydinio radiatorius
• Aukščiausios kokybės lydinio droselis (Premium Alloy Choke) (sumažina šerdies nuostolius 70%, palyginti su geležies miltelių droseliu)
• „Dual-Stack MOSFET“ (DSM) tranzistoriai
• „NexFET™ MOSFET“ tranzistoriai
• „Nichicon 12K Platinum“ kondensatoriai (100% Japonijoje pagaminti aukštos kokybės laidžiojo polimero kondensatoriai)
• Safyro juodumo spausdintinė plokštė (Sapphire Black PCB)
  ASRock HDD Saver technologija (kietojo disko apsauga / valdymas)
  ASRock Full Spike Protection (visapusiška apsauga nuo įtampos šuolių)
  ASRock Conformal Coating (apsauginis plokštės padengimas nuo drėgmės ir dulkių)
  ASRock Cloud (debesų paslauga)
  ASRock APP Shop (programėlių parduotuvė)

• Palaiko 5-os kartos Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® procesorius (Lizdas 1150)
• Palaiko naujuosius 4-os ir 4-os kartos Intel® Xeon® / Core™ i7 / i5 / i3 / Pentium® / Celeron® procesorius (Lizdas 1150)
• Skaitmeninio maitinimo dizainas (Digi Power)
• 12 maitinimo fazių dizainas
• Palaiko Intel® Turbo Boost 2.0 technologiją
• Palaiko Intel® K-serijos procesorius su atrakintu daugikliu
• Palaiko „ASRock BCLK“ pilno diapazono spartinimą (Overclocking)

• Intel® Z97

• Dviejų kanalų (Dual Channel) DDR3/DDR3L atminties technologija
• 4 x DDR3/DDR3L DIMM lizdai
• Palaiko DDR3/DDR3L 3400+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 ne ECC, nebuferizuotą atmintį (OC = spartinta)
• Maksimali sistemos atminties talpa: 32GB*
• Palaiko Intel® Extreme Memory Profile (XMP) 1.3 / 1.2

• 2 x 64Mb AMI UEFI Legal BIOS su daugiakalbe grafine sąsaja (1 x pagrindinis BIOS ir 1 x atsarginis BIOS)
• Palaiko „Secure Backup UEFI“ technologiją (saugi atsarginė kopija)
• Suderinama su ACPI 1.1 žadinimo įvykiais
• SMBIOS 2.3.1 palaikymas
• CPU, DRAM, PCH 1.05V, PCH 1.5V įtampos daugialypis reguliavimas

• Palaiko integruotą Intel® HD Graphics vaizdo posistemę: Intel® Quick Sync Video su AVC, MVC (S3D) ir MPEG-2 pilnu aparatinio lygio kodavimu (HW Encode), Intel® InTru™ 3D, Intel® Clear Video HD technologiją, Intel® Insider™, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Maksimali bendrinama atmintis: 512MB*
• Palaiko HDMI su maksimalia raiška iki 4K x 2K (4096×2304) @ 24Hz
• Palaiko „Auto Lip Sync“, „Deep Color“ (12bpc), xvYCC ir HBR (High Bit Rate Audio) per HDMI lizdą (reikalingas suderinamas HDMI monitorius)
• Palaiko HDCP per HDMI lizdą
• Palaiko Full HD 1080p Blu-ray (BD) atkūrimą per HDMI lizdą

• 7.1 kanalo HD garsas su turinio apsauga (Realtek ALC1150 audio kodekas)
• Aukščiausios kokybės Blu-ray audio palaikymas
• Palaiko apsaugą nuo įtampos šuolių (ASRock Full Spike Protection)
• Palaiko „Purity Sound™ 2“ technologiją
• „Nichicon Fine Gold“ serijos garso kondensatoriai
• 115dB SNR DAC (skaitmeninis-analoginis keitiklis) su diferenciniu stiprintuvu
• TI® NE5532 aukščiausios kokybės ausinių stiprintuvas (palaiko ausines iki 600 omų)
• „Direct Drive“ technologija
• Elektromagnetinių trukdžių (EMI) ekranavimo dangtelis
• Izoliuotas spausdintinės plokštės (PCB) garso takelių ekranavimas
• Palaiko „DTS Connect“

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® Killer™ E2200 serija
• Palaiko „Qualcomm® Atheros® Security Wake On Internet“ technologiją
• Palaiko žadinimą per tinklą (Wake-On-LAN)
• Palaiko apsaugą nuo žaibo / statinės iškrovos (ESD) (ASRock Full Spike Protection)
• Palaiko energiją tausojantį ethernetą 802.3az
• Palaiko PXE (krovimą per tinklą)

• 3 x PCI Express 3.0 x16 lizdai (PCIE1/PCIE2/PCIE4: veikia x16 režimu, kai naudojamas tik PCIE1; x8/x8 režimu, kai naudojami PCIE1 ir PCIE4; x8/x4/x4 režimu, kai naudojami trys lizdai)
• 1 x PCI Express 2.0 x16 lizdas (PCIE6: veikia x4 režimu)
• 2 x PCI Express 2.0 x1 lizdai
• Palaiko AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ ir CrossFireX™
• Palaiko NVIDIA® Quad SLI™ ir SLI™

• 6 x SATA3 6.0 Gb/s jungtys iš Intel® Z97 mikroschemų rinkinio, palaiko RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 13 ir Intel® Smart Response Technology), NCQ, AHCI, karštąjį jungimą (Hot Plug) ir „ASRock HDD Saver“ technologiją
• 2 x SATA3 6.0 Gb/s jungtys iš ASMedia ASM1061 valdiklio, palaiko NCQ, AHCI, karštąjį jungimą ir „ASRock HDD Saver“ technologiją
• 1 x SATA Express 10 Gb/s jungtis (bendra / dalijasi linijomis su SATA3_4, SATA3_5 ir M.2 lizdu)
• 1 x M.2_SSD (NGFF) Socket 3 lizdas, palaiko M Key M.2 SATA3 6.0 Gb/s modulį ir M.2 PCI Express modulį iki Gen2 x2 (10 Gb/s) greičio

• 1 x COM prievado išvestis (Header)
• 1 x TPM išvestis

• 1 x Maitinimo LED indikatoriaus išvestis
• 2 x CPU ventiliatoriaus jungtys (1 x 4 kontaktų, 1 x 3 kontaktų)
• 4 x Korpuso ventiliatoriaus jungtys (1 x 4 kontaktų, 3 x 3 kontaktų)
• 1 x Maitinimo bloko ventiliatoriaus jungtis (3 kontaktų)
• 1 x 24 kontaktų ATX maitinimo jungtis
• 2 x 8 kontaktų 12V maitinimo jungtys (didelio tankio maitinimo jungtys)
• 1 x HDD Saver jungtis
• 1 x PCIe papildomo maitinimo jungtis
• 1 x Priekinės panelės garso jungtis
• 1 x Thunderbolt™ AIC jungtis*
• 1 x USB 2.0 išvestis (palaiko 2 USB 2.0 prievadus) (turi ESD statinės iškrovos apsaugą (ASRock Full Spike Protection))
• 1 x USB 3.1 Gen1 išvestis (palaiko 2 USB 3.1 Gen1 prievadus) (turi ESD statinės iškrovos apsaugą (ASRock Full Spike Protection))
• 1 x Maitinimo jungiklis (Power) su LED apšvietimu
• 1 x Perkrovimo jungiklis (Reset) su LED apšvietimu
• „V-Probe™“: 2 x 7 integruotų įtampos matavimo taškų rinkiniai
• „Rapid OC“ mygtukai: +/- mygtukai rankiniam spartinimo dažnio reguliavimui
• 1 x Meniu mygtukas
• 1 x PCIe įjungimo/išjungimo jungiklis
• 1 x Post Status Checker (PSC) – būsenos tikrinimo indikatorius
• 1 x Lėtojo režimo jungiklis (Slow Mode)
• 1 x Skysto azoto režimo jungiklis (LN2 Mode)
• 1 x BIOS pasirinkimo jungiklis

• 1 x PS/2 pelės/klaviatūros lizdas
• 1 x HDMI lizdas
• 1 x Optinė SPDIF skaitmeninio garso išvestis
• 4 x USB 2.0 prievadai
• 4 x USB 3.1 Gen1 prievadai (per ASMedia ASM1074 šakotuvą) (su ESD apsauga)
• 2 x USB 3.1 Gen1 prievadai (iš Intel® Z97) (su ESD apsauga)
• 1 x RJ-45 LAN (tinklo) lizdas su LED indikatoriais (ACT/LINK LED ir SPEED LED)
• 1 x Clear CMOS mygtukas (BIOS nustatymų anuliavimui)
• HD garso lizdai: Galinis garsiakalbis / Centrinis / Žemų dažnių (Bass) / Linijinis įėjimas (Line in) / Priekinis garsiakalbis / Mikrofonas

• ASRock Formula Drive
• ASRock Disk Health Report (Disko būklės ataskaita)
• ASRock USB Key
• ASRock Fine-Tuning V-Controller
• ASRock Timing Configurator
• ASRock APP Charger
• ASRock XFast RAM
• ASRock Restart to UEFI
  UEFI (BIOS sąsaja)
• ASRock Full HD UEFI
• ASRock My Favorites UEFI sąsajoje
• ASRock UEFI gidas (UEFI Guide)
• ASRock NickShih OC profilis (NickShih’s OC Profile)
• ASRock Instant Flash
• ASRock Internet Flash
• ASRock Crashless BIOS
• ASRock OMG (Online Management Guard)
• ASRock UEFI System Browser (Sistemos naršyklė)
• ASRock UEFI Tech Service (Techninė pagalba)
• ASRock Dehumidifier (Drėgmės šalintojo funkcija)
• ASRock Easy RAID Installer
• ASRock Easy Driver Installer (Tvarkyklių diegimo įrankis)

• 1 x ASRock lanksti SLI™ tiltelio jungtis
• Galinės panelės apsauginė skardelė (I/O Shield)
• 4 x SATA duomenų kabeliai
• 1 x HDD Saver kabelis
• 1 x Varžtas M.2_SSD (NGFF) Socket 3 lizdui

• CPU ir korpuso temperatūros jutimas
• CPU, korpuso ir maitinimo bloko ventiliatorių apsukų matuoklis (Tachometer)
• CPU ir korpuso tylusis ventiliatorius (Quiet Fan) (automatinis korpuso ventiliatorių greičio reguliavimas pagal CPU temperatūrą)
• CPU ir korpuso ventiliatorių kelių greičių valdymas
• Keli terminiai jutikliai (Multi Thermal Sensor)
• Įtampų stebėjimas: +12V, +5V, +3.3V, CPU įėjimo įtampa (CPU Input), CPU vidinės įtampos

• ATX formos faktorius
• Didelio tankio stiklo audinio spausdintinė plokštė (PCB)

• Microsoft Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

• FCC, CE
• Paruošta ErP/EuP standartams (reikalingas ErP/EuP standartus palaikantis maitinimo blokas)
