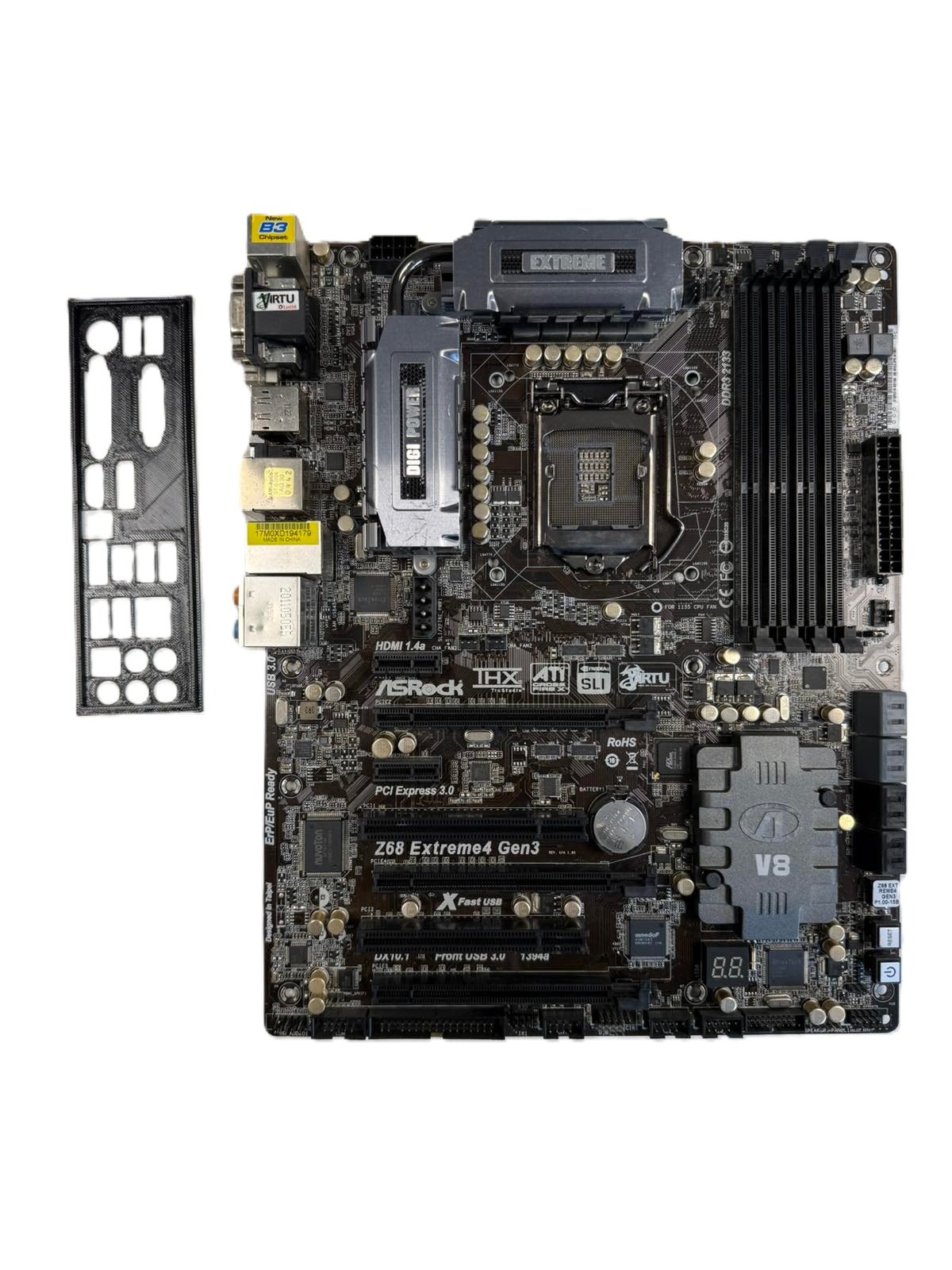

ASRock Z68 Extreme4 Gen3

Aprašymas

• Palaiko 3-ios ir 2-os kartos „Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron®“ procesorius LGA1155 lizde.
• Pažangi „V8 + 4“ maitinimo fazių sistema.
• Palaiko „Intel® Turbo Boost 2.0“ technologiją.
• Palaiko „Intel® K-Series“ procesorius su atrakintu daugikliu.
• Palaiko „Hyper-Threading“ technologiją.

• „Intel® Z68“

• Dviejų kanalų (Dual Channel) DDR3 atminties technologija.
• 4 x DDR3 DIMM lizdai.
• Palaiko DDR3 2133(OC) / 1866(OC) / 1600 / 1333 / 1066 MHz „non-ECC“, „un-buffered“ atmintį.
• Maksimali sistemos atminties talpa: 32 GB*.
• Palaiko „Intel® Extreme Memory Profile“ (XMP).

• 64Mb AMI UEFI „Legal BIOS“ su grafinės sąsajos (GUI) palaikymu.
• Palaiko „Plug and Play“ funkciją.
• Suderinama su ACPI 1.1 žadinimo įvykiais (Wake Up Events).
• Palaiko „jumperfree“ (be trumpiklių valdomą) konfigūraciją.
• SMBIOS 2.3.1 palaikymas.
• CPU branduolio (Core), IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA įtampų daugiapakopis reguliavimas.

• Palaiko „Intel® HD Graphics“ integruotas vaizdo technologijas: „Intel® Quick Sync Video“, „Intel® InTru™ 3D“, „Intel® Clear Video HD Technology“, „Intel® HD Graphics 2000/3000“, „Intel® Advanced Vector Extensions“ (AVX).
• „Pixel Shader 4.1“, „DirectX 11“ su „Intel® Ivy Bridge“ procesoriumi, „DirectX 10.1“ su „Intel® Sandy Bridge“ procesoriumi.
• Maksimali bendrai naudojama atmintis (shared memory): 1759 MB.
• Keturios vaizdo išvesties parinktys: D-Sub (VGA), DVI-D, HDMI ir DisplayPort.
• Palaiko HDMI technologiją su maksimalia skiriamąja geba iki 1920×1200 @ 60Hz.
• Palaiko DVI su maksimalia skiriamąja geba iki 1920×1200 @ 60Hz.
• Palaiko D-Sub su maksimalia skiriamąja geba iki 2048×1536 @ 75Hz.
• Palaiko DisplayPort su maksimalia skiriamąja geba iki 2560×1600 @ 60Hz.
• Palaiko „Auto Lip Sync“, „Deep Color“ (12bpc), „xvYCC“ ir „HBR“ (High Bit Rate Audio) garsą per HDMI (reikalingas suderinamas HDMI monitorius).
• Palaiko HDCP funkciją per DVI, HDMI ir DisplayPort prievadus.
• Palaiko „Full HD 1080p Blu-ray“ (BD) / „HD-DVD“ vaizdo atkūrimą per DVI, HDMI ir DisplayPort prievadus.

• 7.1 kanalo HD garsas su „Content Protection“ (turinio apsauga) („Realtek ALC892“ garso kodekas).
• Aukščiausios klasės „Blu-ray“ garso palaikymas.

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s.
• „Broadcom BCM57781“.
• Palaiko „Wake-On-LAN“ (žadinimo per tinklą) funkciją.
• Palaiko „Energy Efficient Ethernet 802.3az“ (energiją taupančio tinklo) standartą.
• Palaiko PXE režimą.

• 2 x PCI Express 3.0 x16 lizdai (PCIE2/PCIE4: veikia x16 greičiu naudojant vieną plokštę arba x8/x8 režimu naudojant dvi plokštes).
• 1 x PCI Express 2.0 x16 lizdas (PCIE5: veikia x4 režimu).
• 2 x PCI Express 2.0 x1 lizdai.
• 2 x PCI lizdai.
• Palaiko „AMD Quad CrossFireX™“, „3-Way CrossFireX™“ ir „CrossFireX™“.
• Palaiko „NVIDIA® Quad SLI™“ ir „SLI™“.

• 4 x SATA2 3.0 Gb/s jungtys, palaiko RAID (RAID 0, RAID 1, RAID 10, RAID 5, „Intel® Rapid Storage“ ir „Intel® Smart Response“ technologijas), NCQ, AHCI ir „Hot Plug“ (karštojo prijungimo) funkcijas.
• 2 x SATA3 6.0 Gb/s jungtys, palaiko RAID (RAID 0, RAID 1, RAID 10, RAID 5, „Intel® Rapid Storage“ ir „Intel® Smart Response“ technologijas), NCQ, AHCI ir „Hot Plug“ funkcijas.
• 2 x SATA3 6.0 Gb/s jungtys, valdomos „Marvell SE9120“ valdiklio, palaiko NCQ, AHCI ir „Hot Plug“ funkcijas (SATA3_M2 jungtis yra dalijamasi su eSATA3 prievadu).
• 1 x lanksčiųjų diskelių (Floppy) jungtis.
• 1 x IR (infraraudonųjų spindulių) jungtis.
• 1 x CIR (vartotojo infraraudonųjų spindulių) jungtis.
• 1 x COM (serijinio prievado) jungtis.
• 1 x HDMI_SPDIF jungtis.
• 1 x IEEE 1394 (FireWire) jungtis.
• 1 x Maitinimo LED (Power LED) jungtis.
• CPU / korpuso (Chassis) / maitinimo šaltinio (Power) ventiliatorių jungtys.
• 24 kontaktų (pin) ATX maitinimo jungtis.
• 8 kontaktų (pin) 12V maitinimo jungtis.
• SLI / „CrossFire“ papildomo maitinimo jungtis.
• Priekinio skydelio garso jungtis (Front panel audio).
• 3 x USB 2.0 vidinės jungtys (palaiko papildomus 6 USB 2.0 prievadus).
• 1 x USB 3.1 Gen1 vidinė jungtis (palaiko papildomus 2 USB 3.1 Gen1 prievadus) („Etron EJ168A“).
• 1 x „Dr. Debug“ diagnostinis ekranėlis su LED*.

• 1 x PS/2 klaviatūros prievadas.
• 1 x D-Sub (VGA) prievadas.
• 1 x DVI-D prievadas.
• 1 x HDMI prievadas.
• 1 x DisplayPort.
• 1 x Optinė SPDIF skaitmeninio garso išvestis.
• 4 x USB 2.0 prievadai.
• 1 x eSATA3 jungtis.
• 2 x USB 3.1 Gen1 prievadai („Etron EJ168A“).
• 1 x RJ-45 LAN (tinklo) lizdas su šviesos diodais (ACT/LINK LED ir SPEED LED).
• 1 x IEEE 1394 (FireWire) prievadas.
• 1 x „Clear CMOS“ (BIOS nustatymų išvalymo) mygtukas su šviesos diodu.
• HD garso lizdai: Galinis garsiakalbis / Centrinis ir žemų dažnių garsiakalbis / Linijinė įvestis / Priekinis garsiakalbis / Mikrofonas.

• „ASRock Extreme Tuning Utility“ (AXTU – spartinimo ir valdymo įrankis).
• „ASRock Instant Boot“ (greitojo krovimo technologija).
• „ASRock Instant Flash“ (BIOS atnaujinimo įrankis iš atmintuko).
• „ASRock APP Charger“ (greito įrenginių krovimo technologija).
• „ASRock XFast USB“ (USB spartos padidinimo technologija).
• „Lucid Virtu“ (dinaminis vaizdo plokščių perjungimas).
• „ASRock On/Off Play“ technologija (garso atkūrimas per PC garsiakalbius net išjungus kompiuterį).
• „ASRock Dehumidifier“ funkcija (drėgmės šalinimo iš korpuso funkcija).
• „Hybrid Booster“ (hibridinis spartinimo paketas):
  • Tolygus CPU dažnio reguliavimas (Stepless Control).
  • „ASRock U-COP“ (apsauga nuo CPU perkaitimo).
  • „Boot Failure Guard“ (apsauga nuo krovimosi klaidų).

• „Combo Cooler Option“ (C.C.O. – galimybė montuoti tiek LGA1155, tiek senesnius LGA775 aušintuvus).
• „Good Night LED“ (šviesos diodų išjungimo funkcija).

• 1 x Įjungimo (Power) mygtukas su šviesos diodu.
• 1 x Perkrovimo (Reset) mygtukas su šviesos diodu.
• 1 x „Clear CMOS“ nustatymų išvalymo mygtukas su šviesos diodu.

• 1 x „ASRock SLI_Bridge_2S“ tiltelis.
• Galinio skydelio apsauginė skarda (I/O Shield).
• Lanksčiųjų diskelių (Floppy) kabelis.
• 4 x SATA duomenų kabeliai (pasirinktinai).
• 2 x SATA maitinimo kabeliai „1 į 1“ (pasirinktinai).
• 1 x 3.5mm audio kabelis (pasirinktinai).
• 1 x Priekinis USB 3.0 skydelis korpusui (3.5 colio).
• 4 x HDD tvirtinimo varžtai.
• 6 x Korpuso tvirtinimo varžtai.
• 1 x Galinio skydelio USB 3.1 Gen1 rėmelis (bracket).

• CPU temperatūros fiksavimas.
• Korpuso (Chassis) temperatūros fiksavimas.
• CPU, korpuso ir maitinimo ventiliatorių apsisukimų matavimas.
• „CPU, Chassis Quiet Fan“ (tylaus ventiliatoriaus režimas, leidžiantis automatiškai koreguoti korpuso ventiliatorių greitį pagal CPU temperatūrą).
• CPU ir korpuso ventiliatorių greičio reguliavimas (multi-speed control).
• Įtampų stebėjimas: +12V, +5V, +3.3V, CPU Vcore.

• ATX formos koeficientas: 30,5 cm x 24,4 cm.
• „Premium Gold“ kondensatorių dizainas (100 % Japonijoje pagaminti aukštos kokybės laidžiojo polimero kondensatoriai).

• Suderinama su „Microsoft Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit“.

• FCC, CE.
• Paruošta ErP/EuP standartui (reikalingas ErP/EuP standartą palaikantis maitinimo šaltinis).

---
